- 產品名稱：儀表信號控制電纜ZC-DJYVP ZC-DJYJVP
- 添加時間：2026-04-09 14:18:08
- 推薦度：

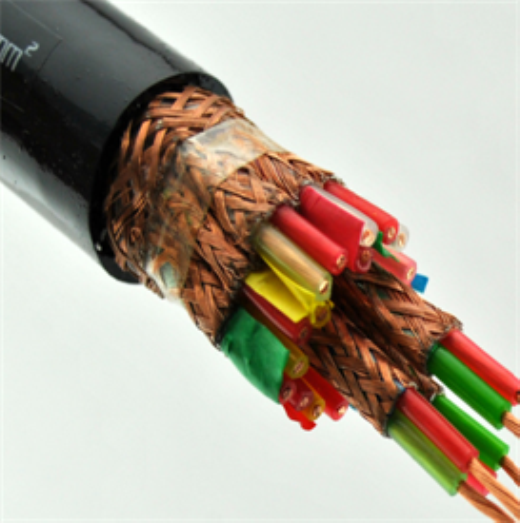

儀表信號控制電纜ZC-DJYVP ZC-DJYJVP
一、執行標準
儀表信號控制電纜ZC-DJYVP ZC-DJYJV執行企業標準。阻燃特性符合GB/T18380.3規定要求。
二、產品特點及用途
儀表信號控制電纜ZC-DJYVP ZC-DJYJV用于電子計算機為主的自動控制系統，尤其適用于計算機集散控制系統，傳遞生產裝置過程變量的檢測、控制、報警等模擬和數字信號，產品采用分對對絞、分屏、總屏等工藝，因此具有******的抗磁場干擾、靜電干擾等性能。
三、儀表信號控制電纜ZC-DJYVP ZC-DJYJV使用特性
1、交流額定電壓：（U0/U）300/500V
2、電纜導體長期允許工作溫度：聚乙烯70℃ 交聯聚乙烯90℃
3、***低環境溫度：固定敷設：-40℃，非固定敷設-15℃
4、安裝敷設溫度：不低于0℃
5、敷設推薦的允許彎曲半徑：銅帶屏蔽纏繞電纜應不小于電纜外徑的12倍，其余結構的電纜應不小于電纜外徑的6倍。
四、主要技術指標
性能項目 | 單位 | 指標 | ||||
導體線芯直流電阻20℃ | Ω/Km | 標稱截面 | 0.75 | 1 | 1.5 | 2.5 |
1類導體 | 24.5 | 18 | 12.1 | 7.41 | ||
2類導體 | 24.5 | 18.1 | 12.1 | 7.41 | ||
5類導體 | 26 | 19.5 | 13.3 | 7.98 | ||
工作電容 | PF/m | ≤90 | ||||
電容不平衡 | PF/m | ≤1 | ||||
20℃絕緣電阻 | MΩ·Km | ≥5000 | ||||
試驗電壓 | V | 2000/min | ||||
阻燃特性 | A或B類(按GB/T18380.3試驗) | |||||
五、產品型號及名稱
型號 | 產品名稱 |
ZC-DJYVP | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織屏蔽儀表信號電纜 |
ZC-DJYJVP | 銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織屏蔽儀表信號電纜 |
ZC-DJYVRP | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織屏蔽儀表信號電纜 |
ZC-DJYJVRP | 銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織屏蔽儀表信號電纜 |
ZC-DJYPVP | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織分屏、總屏儀表信號電纜 |
ZC-DJYJPVP | 銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織分屏、總屏儀表信號電纜 |
ZC-DJYPVRP | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織分屏、總屏儀表信號軟電纜 |
ZC-DJYJPVRP | 銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織分屏、總屏儀表信號軟電纜 |
ZC-DJYVP3 | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套鋁塑復合帶繞包屏蔽儀表信號電纜 |
ZC-DJYJVP3 | 銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套鋁塑復合帶繞包屏蔽儀表信號電纜 |
ZC-DJYVRP3 | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套鋁塑復合帶繞包屏蔽儀表信號軟電纜 |
ZC-DJYJVRP3 | 銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套鋁塑復合帶繞包屏蔽儀表信號軟電纜 |
ZC-DJYP3VP3 | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套鋁塑復合帶繞包分屏、總屏儀表信號電纜 |
ZC-DJYJP3VP3 | 銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套鋁塑復合帶繞包分屏、總屏儀表信號電纜 |
ZC-DJYP3VRP3 | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套鋁塑復合帶繞包分屏、總屏儀表信號軟電纜 |
ZC-DJYJP3VRP3 | 銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套鋁塑復合帶繞包分屏、總屏儀表信號軟電纜 |
ZC-DJYVP2 | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套銅塑復合帶繞包屏蔽儀表信號電纜 |
ZC-DJYJVP2 | 銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套銅塑復合帶繞包屏蔽儀表信號電纜 |
ZC-DJYVRP2 | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套銅塑復合帶繞包屏蔽儀表信號軟電纜 |
ZC-DJYJVRP2 | 銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套銅塑復合帶繞包屏蔽儀表信號軟電纜 |
ZC-DJYP2VP2 | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套銅塑復合帶繞包分屏總屏儀表信號電纜 |
ZC-DJYJP2VP2 | 銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套銅塑復合帶繞包分屏總屏儀表信號電纜 |
ZC-DJYP2VRP2 | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套銅塑復合帶繞包分屏總屏儀表信號軟電纜 |
ZC-DJYJP2VRP2 | 銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套銅塑復合帶繞包分屏總屏儀表信號軟電纜 |
注：阻燃等級分為：A、B、C三個等級

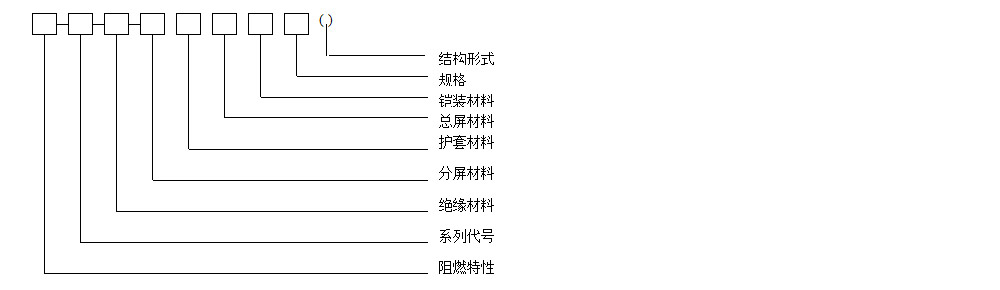

六、型號說明

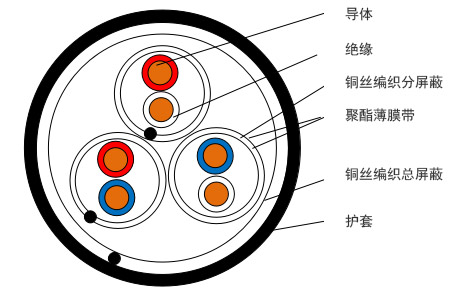

七、產品結構示意圖
八、代號名稱和含義
| 項目 | 代號 | 代號含義 |
|---|---|---|
| 阻燃特性 | / | 非阻燃可省略 |
| ZA | A級阻燃 | |
| ZB | B級阻燃 | |
| ZC | C級阻燃 | |
| WDZC | 低煙無鹵C級阻燃 | |
| WDZN | 低煙無鹵耐火 | |
| 系列代號 | DJ | 儀表信號電纜 |
| 絕緣材料 | Y | 聚乙烯 |
| YJ | 交聯聚乙烯 | |
| F | 氟塑料 | |
| 護套材料 | V | 聚氯乙烯 |
| G | 硅橡膠 | |
| E | 聚稀烴 | |
| 屏蔽材料 | P | 銅絲或鍍錫銅絲編織 |
| P3 | 鋁塑復合帶繞包 | |
| P2 | 銅塑復合帶繞包 | |
| 耐熱等級 | 70 | ***高工作溫度70℃ |
| 90 | ***高工作溫度90℃ | |
| 105 | ***高工作溫度105℃ | |
| 180 | ***高工作溫度180℃ | |
| 導體種類 | 1 | 單股導體 |
| 2 | 7股導體 | |
| 5 | 多股絞合導體 | |
| 規格 | 對數╳芯數╳導體標稱截面(㎜2) | |
| 對數:1、2、3…….24 | ||
| 芯數:2、3 | ||
| 導體標稱截面:0.75,1.0,1.5,2.5 |
