低煙無鹵防雷電纜WDZ-BV、WDZ-BVR、WDZ-RV、WDZ-YJV

低煙無鹵防雷電纜WDZ-BV、WDZ-BVR、WDZ-RV、WDZ-YJV分為兩個概念，一是防雷，防止因雷擊而造成損害；二是靜電接地，防止靜電產生危害。隨著儲罐陰極保護應用的日益廣泛，其保護效果越來越多的受到人們的關注，防雷接地電纜規范與陰極保護規范的矛盾也越來越突出。

低煙無鹵防雷電纜WDZ-BV、WDZ-BVR、WDZ-RV、WDZ-YJV完整說明（執行國標 GB50057、GB50343）

一、分類：兩種核心防雷接地電纜

1. 絕緣軟接地線（黃綠雙色，機房 / 設備引下線）

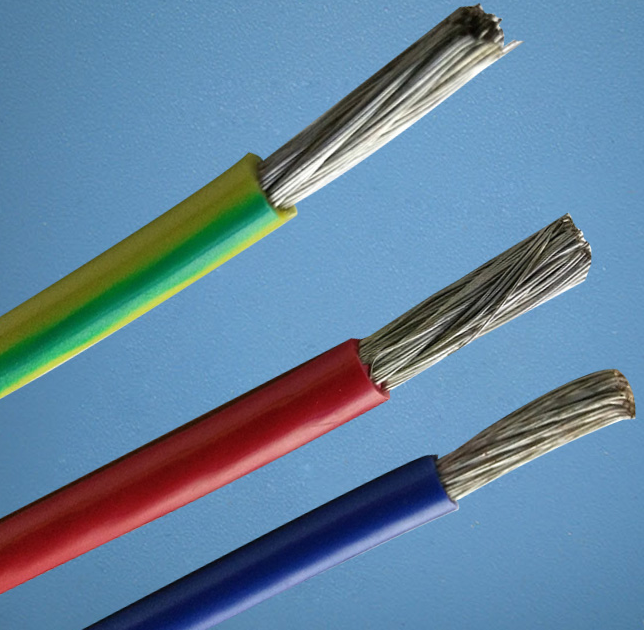

型號：WDZ-BV、WDZ-BVR、WDZ-RV、WDZ-YJV黃綠雙色銅芯（專用防雷接地線） 外觀：絕緣外皮黃 / 綠相間，強制標識地線，禁止單色混用 導體：純銅多股軟絲（BVR/RV 柔性好，適合設備拆裝）

國標截面要求

1）建筑防雷引下線（明敷電纜）

· 一類 / 二類防雷建筑：≥16mm2銅芯

· 三類普通建筑：≥10mm2銅芯

·  2）機房、監控、弱電、UPS、服務器等電位接地

· 機柜分支地線：≥4～6mm2

· 機柜到總接地匯流排主線：≥16mm2

· 通信基站、光伏逆變器、高壓設備：≥25～35mm2

· 3）直擊雷專用泄放引下線（大雷電流）：≥50mm2銅絞線 / 銅電纜

2. 裸接地導體（地下地網、屋面避雷帶、引下線干線）

多用于室外、埋地、屋面，無絕緣護套：

1. 熱鍍鋅鋼材（民用廠房主流）

· 扁鋼：40×4mm（水平接地干線）

· 圓鋼：Φ10～12mm（避雷帶、引下線）

1. 銅包鋼絞線（沿海、化工腐蝕區）

· 規格：50mm2、70mm2、95mm2 銅包鋼絞線

1. 純銅絞線（數據中心、精密實驗室）

· T2 紫銅絞線 50/70/95/120mm2，導電***優、耐鹽霧



銅包鋼接地圓線

二、常用防雷接地電纜規格選型表

表格

使用場景	推薦線纜	***小截面
配電箱、插座保護地線	BVR 黃綠	2.5/4mm2
監控、門禁、小型弱電設備	RV 黃綠	6mm2
機柜、服務器、機房等電位主線	BVR/YJV 黃綠	16mm2
光伏、變頻器、高壓設備接地	YJV 黃綠	25～35mm2
建筑防雷引下線（電纜暗敷）	銅絕緣電纜	16mm2
直擊雷泄放、獨立避雷針引下線	銅絞線	50mm2
室外埋地水平地網干線	銅包鋼 / 熱鍍鋅扁鋼	50mm2 銅 /40×4 扁鋼

三、關鍵性能要求

1. 導體材質嚴禁用鋁：地下潮濕環境極易腐蝕斷裂，雷電流無法泄放

2. 絕緣接地線統一黃綠雙色，不可用黑、紅、藍單色替代

3. 電纜全程無接頭、無空開、無熔斷器，斷開會喪失防雷保護

4. 連接工藝：

o 軟電纜：銅鼻子壓接 + 2 顆不銹鋼螺栓 + 彈墊防松

o 裸鋼 / 銅干線：放熱焊接（熱熔焊），接頭阻抗***低，適合大雷電流

5. 敷設要求：接地線盡量短直，避免長距離繞彎，降低泄放阻抗
